铝合金瓦安装图纸     您当前的位置:首页>铝合金瓦安装图纸

铝合金仿古瓦安装说明书


文章来源:仿古金属瓦dongshen6.com官网    (2013-5-17)   Hits:17592

东申瓦业铜瓦铝瓦安装说明书

一、 产品简介

二、 安装工具

三、 金属瓦零部件

四、 安装前的准备

五、 物料规格清单

六、 安装说明

七、 附图

八、 高空作业安全规程
.产品简介

东申瓦业系列铝瓦铜瓦适用于平面屋顶、扇形屋顶、拱形屋顶的安装,其专有的固定件,只需用简单的工具即可进行轻松安装,节省您的安装时间,整体整洁、大方、实用。

安装前请您仔细阅读我们的说明书。我们为您提供各种屋面的安装方法。您根据提供的方案,有条不紊的施工。

安装前应该注意:

1. 确保产品适合于特定的安装和安装环境;

2. 遵守所有包括任何符合本手册适用的地方或国家的建筑规范;

3. 请用相应的安装工具和零部件;

4. 保持屋顶防水系统的完整;

5. 如何拆卸:与安装步骤对应;

.安装工具

正反转手电钻、电焊机、等离子切割机、型材切割机、电源线、自钻螺丝(规格根据现实际情况场选用)、建筑结构胶、铆钉枪等。

.金属瓦零部件

筒瓦

板瓦

筒瓦瓦当

滴水板瓦

侧连扳

下连扳

屋脊筒瓦

屋脊筒瓦支架

筒瓦支架

盖瓦龙骨

.安装前的准备

1. 预备所需物料。

2. 点算所需工具。

3. 做好安全防护措施,熟知安全防护守则。

4. 做好明确分工。

.物料规格清单

序号

产品名称

规格

备注

1

筒瓦

300X150

2

板瓦

830X255

3

筒瓦瓦当

330X150

4

板瓦滴水

850X255

5

侧连扳

648X300

6

下连板

315X182

7

屋脊筒瓦

200X515

8

屋脊筒瓦支架

116X224X30

9

筒瓦支架

50X30X113

10

盖瓦龙骨

40X40

.安装说明(图为南京孙权展示馆盖瓦3D过程模拟)

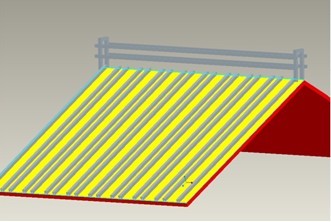

1根据现场实际情况选用龙骨安装方法和调整龙骨间距;计算所需龙骨长度和数量;进行龙骨安装。

2.滴水板瓦用六角自钻螺丝固定在盖瓦龙骨上尺寸如图,保证所有的滴水与屋檐的距离平齐,保证质量,请放线安装。

3. 板瓦固定同样用六角自钻螺丝固定在板瓦连接处且和龙骨一同固定。

4. 固定筒瓦瓦当支架尺寸如图。

5. 安装筒瓦瓦当用自钻螺丝固定,并准备筒瓦支架的固定。

6. 保证瓦当与滴水板瓦完全靠拢,尺寸(A)根据现场实际情况确定。

7. 注意:安装时所有的卡勾必须卡在支架内,保证牢固可靠。

8. 保证所有滴水瓦檐在一条线上,筒瓦安装也在一条线上,请放线安装。

9.侧连板最底面与筒瓦弧顶距离控制在40mm,侧连板和屋脊龙骨用铆钉铆接适当调节铆接距离保证铆接强度,放线安装。

10.下连板的安装,保证与下连板的连接牢固还有与板瓦筒瓦之间的间隙控制在最小。下连板与侧连扳之间用铆钉铆接。

11.侧连扳连接处打建筑结构胶后才能上屋脊瓦

12.屋脊头瓦筒瓦的安装基本与瓦当筒瓦基本相同。

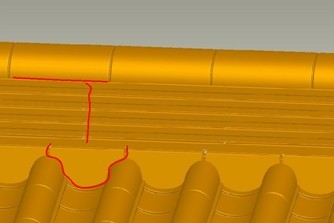

13.红线处表示这些地方全部要打建筑结构胶)保证屋脊防水,表面整洁。

14.整个屋面必须整齐符合要求,

.附图

1.龙骨安装方法一,详细见尺寸CAD图纸(适用迂平面屋面,扇形屋面等)

1.龙骨安装方法二,详细见尺寸CAD图纸(适用于拱形屋面)。

图为南京孙权展示馆现场图

.高空作业安全规程

1.工作人员必须熟悉掌握本工种专业技术及规程。
2
.年满18岁,经体格检查合格后方可从事高空作业。凡患有高血压、心脏病、癫痫病、精神病和其它不适于高空作业的人,禁止登高作业。
3
.距地面二公尺以上,工作斜面坡度大于45°,工作地面没有平稳的立脚地方或有震动的地方,应视为高空作业。
4
.防护用品要穿戴整齐,裤角要扎住,戴好安全帽,不准穿光滑的硬底鞋。要有足够强度的安全带,并应将绳子牢系在坚固的建筑结构件上或金属结构架上,不准系在活动物件上。
5
.登高前,施工负责人应对全体人员进行现场安全教育。
6
.检查所用的登高工具和安全用具(如安全帽、安全带、安全绳、梯子、跳板、脚手架、防护板、安全网)必须安全可靠,严禁冒险作业。
7
.高空作业区地面要划出禁区,用竹篱笆围起,并挂上闲人免进禁止通行等警示牌。
8
.靠近电源(低压)线路作业前,应先联系停电。确认停电后方可进行工作,并应设置绝缘档壁。作业者最少离开电线(低压)2公尺以外。禁止在高压线下作业。
9
.高空作业所用的工具、零件、材料等必须装入工具袋。上下时手中不得拿物件;并必须从指定的路线上下,不得在高空投掷材料或工具等物;不得将易滚易滑的工具、材料堆放在脚手架上;工作完毕应及时将工具、另星材料、另部件等一切易坠落物件清理干净,以落下伤人,上下大型另件时,应采用可靠的起吊机具。
10
.要处处注意危险标志和危险地方。夜间作业,必须设置足够的照明设施,否则禁止施工。
11
.严禁上下同时垂直作业。若特殊情况必须垂直作业,应经有关领导批准,并在上下两层间设备专用的防护棚或者其他隔离设施。
12
.严禁坐在高空无遮栏处休息,防止坠落。
13
.严禁在屋面打闹。
14
.禁止在没有固定的瓦上行走工作,防止踩瓦下滑出现危险,工具、零件、待安装瓦必须放在安全的地方防止工具、零件等下滑冲出屋面,产生危险。
15
.不论任何情况,不得在墙顶、屋脊上行走。
16
.脚手架的负荷量、每平方公尺不能超过270公斤,如负荷量必须加大,架子应适当加固。
17
.超过3公尺长的铺板不能同时站两人工作。
18
.进行高空焊接、氧割作业时,必须事先清除火星飞溅范围内的易燃易爆器。
19
.脚手板斜道板、跳板和交通运输道,应随时清扫。如有泥、水、冰、雪,要采取有效防滑措施,并经安全员检查同意后方可开工。当结冻积雪严重,无法清除时,必须停止高空作业。
20
.遇六级以上大风时,禁止露天进行高空作业。
21
.使用梯子时,必须先检查梯子是否坚固,是否符合安全要求。立梯坡度60°为宜。梯底宽度不低于50公分,并应有防滑装置。梯顶无搭勾,梯脚不能稳固时,须有人扶梯人字梯拉绳必须牢固。
21
.使用梯子时,必须先检查梯子是否坚固,是否符合安全要求。立梯坡度60°为宜。梯底宽度不低于50公分,并应有防滑装置。梯顶无搭勾,梯脚不能稳固时,须有人扶梯人字梯拉绳必须牢固。
